Coast Guard and US Navy Ships and Submarine Repair Parts
Malpass, Inc. has been supplying United States Naval ships and submarines and Coast Guard vessels with repair and replacement parts since 1980
SS Hooks & Clips
Spring Clip (Key Lock) |
||||||||
---|---|---|---|---|---|---|---|---|
ITEM | A | B | C | D | E | WLL | WT | |
SIZE | ID | lb | lb | |||||
MI-120-K050 | 3/16" | 0.31" | 2.00" | 0.29 | 0.20 | 200 | 0.04 | |
MI-120-K060 | 1/4" | 0.35" | 2.38" | 0.37" | 0.21" | 250 | 0.07 | |
MI-120-K070 | 9/32" | 0.46" | 2.88" | 0.40" | 0.33" | 300 | 0.10 | |
MI-120-K080 | 5/16" | 0.44 | 3.25" | 0.43" | 0.33" | 400 | 0.16 | |
MI-120-K100 | 3/8" | 0.55" | 4.00" | 0.60" | 0.40" | 600 | 0.30 | |
MI-120-K120 | 7/16" | 0.69" | 4.75" | 0.70" | 0.57" | 800 | 0.43 | |
MI-120-K160 | 1/2" | 0.87" | 6.38" | 1.18" | 0.75 | 1000 | 0.78 | |
NOTE:
KEY LOCK MECHANISM. EACH CLIP IS PROOF TESTED AND STAMPED WITH
THE BREAK LOAD. CLIPS S0120-K050 - S0120-K070 ARE MARKED IN
KILOGRAMS (CONVERSION: KGX2.2=LB), WHILE S0120-K080 - S0120-K160
ARE MARKED IN KILONEWTONS ( CONVERSION: KN X 224.8 = LB). BREAK LOAD IS APPROXIMATELY 3 TIMES THE WORK LOAD LIMIT |
||||||||
|
||||||||

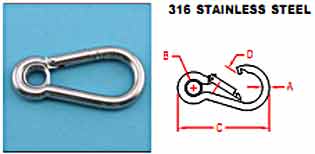

Item | A | B | C | D | WLL | WT | ||
Size | ID | LB | LB | |||||
MI-121-0050 | 3/16" | 0.25" | 2.00" | 0.25" | 2.00" | 0.04 | ||
MI-021-060 | 1/4 | 0.30 | 2.38 | 0.27 | 150 | 0.06 | ||
MI-021-070 | 9/32" | 0.32 " | 2.75" | 0.34" | 200 | 0.10 | ||
MI-021-080 | 5/16" | 0.40" | 3.13" | 0.38" | 280 | 0.15 | ||
MI-021-0100 | 3.8" | 0.50" | 3.88" | 0.54" | 400 | 0.28 | ||
MI-121-0120 | 7/16" | 0.60" | 4.71" | 0.65" | 500 | 0.41 | ||
MI-121-0140 | 15/32" | 0.80" | 5.50" | 0.80" | 750 | 0.58 | ||
MI-121-0160 | 1/2" | 0.87" |
6.25" | 0.95" | 900 | 0.79 | NOTE: Each Clip is stamped with "316" and WLL (lb). Commercial Grade | |

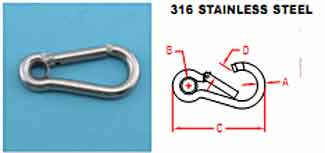

Spring Clip w/ Eye - Key Lock |
||||||||
Item | A | B | C | D | WLL | WT | ||
SIZE | ID | lb | lb | |||||
MI-121-K050 | 3/16" | 0.24" | 2.00" | 0.29" | 200 | 0.04 | ||
MI-121-K060 | 1/4 | 0.27 | 2.38 | 0.37 | 250 | 0.07 | ||
MI-121-K070 | 9/32" | 0.35 | 2.88" | 0.40" | 300 | 0.10 | ||
MI-121-K080 | 5/16" | 0.39" | 3.25" | 0.43" | 400 | 0.16 | ||
MI-121-K100 | 3/8" | 0.45" | 4.00" | 0.66" | 600 | 0.30 | ||
MI-121-K120 | 7/16" | 0.59" | 4.75" | 0.70" | 800 | 0.43 | ||
MI-121-K160 | 1/2" | 0.87" | 6.38" | 1.18" | 1,000 | 0.78 | ||
Note: KEY LOCK MECHANISM. EACH CLIP IS PROOF TESTED AND STAMPED WITH THE BREAK LOAD. CLIPS S0121-K050 - S0121-K070 ARE MARKED IN KILOGRAMS (CONVERSION: KGX2.2=LB), WHILE S0121-K080 - S0121-K160 ARE MARKED IN KILONEWTONS ( CONVERSION: KN X 224.8 = LB). BREAK LOAD IS APPROXIMATELY 3 TIMES THE WORK LOAD LIMIT. | ||||||||
Spring Clip Special Gate | ||||||||
Item | A | B | C | D | WLL | WT | ||
WITHOUT EYELET | Size | ID | LB | LB | ||||
MI-142-0080 | 5/16" | 0.45" | 3.25" | 0.54" | 500 | 0.16" | ||
MI-142-0100 | 3/8" | 0.56" | 4.00" | 0.62" | 700 | 0.30 | ||
MI-142-0120 | 7/16" | 0.70" | 4.75" | 0.85" | 1.000 | 0.43" | ||
WITH EYELET | ||||||||
MI-143-0080 | 5/16" | 0.39" | 3.25" | 0.54" | 500 | 0.16 | ||
MI-143-0100 | 3/8" | 0.45" | 4.00" | 0.62" | 700 | 0.30 | ||
MI-143-0120 | 7/16" | 0.58" | 4.75 | 0.85" | 1000 | 0.43" | ||
NOTE:
EACH CLIP IS PROOF TESTED AND STAMPED WITH
THE BREAK LOAD IN KILOGRAMS.
CONVERSION: KG X 2.2 = LB | ||||||||
Mooring Hook or Kit | ||||||||
Item | A | B | C | D | WT | |||
Holder | ||||||||
MI-182-0000 | 2.56" | 1.76" | 1.09" | .069" | 0.16" | |||
KIT - MOORING HOOK W/ HOLDER | ||||||||
MI-182-K100-C | 4" MI-184-0100 CLIP WITH HOLDER ON A DISPLAY CARD | 0.46" | ||||||
MI-182-K120-C | 5" MI-172-S120 CLIP WITH HOLDER ON A DISPLAY CARD | 0.66" | ||||||
NOTE: THIS HOLDER WILL ALLOW THE SPRING CLIP TO STAY OPEN IN ORDER LINE TO MOORING. SPECIFICATIONS FOR EACH CLIP (S0184-0100 & S0172-S120) ARE IN EACH KIT | ||||||||
